VP68802

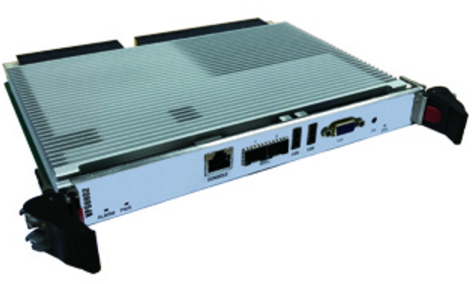

VP68802双交换（以太网+SRIO）模块符合VITA46，VITA65规范，主要适用于VPX机箱内部进行板卡之间高速数据交换和路由。该模块采用标准的6U的VPX结构设计。具有可靠的抗强振动设计、优良的散热性能和独特环境防护设计。

该模块集成了以太网和SRIO数据交换和路由功能，具有20个1000Base-BX以太网接口作为机箱系统的控制平面，另外有19个x4 SRIO 2.1端口作为系统的数据交换平面。满足机箱及外部数据传输，实现了综合集成化、组合化、易维护使用等特点，提高了设备的可靠性及适用性。VP68802交换板可插在单星（Single-Star Topology）或双星（Dual-Star Topology）拓扑架构的背板的交换槽位。

SRIO高速串行总线作为系统数据平面，最大支持5Gbps速率传输。基于该交换板开发了SRIO 上层管理软件，可管理SRIO交换芯片的路由配置、端口状态等信息。

千兆以太网作为系统控制平面，用于交互系统中板卡的应用软件控制信息等数据交互。支持全管理L2/L3以太网交换，支持ARP, ICMP, OSPF, RIP, VRRP, DVMRP路由协议。支持IPv6、VLANs、QoS、Flow control等功能。支持SNMP、命令行配置。

另外VP68802前出2/4个10Gb SFP+光纤接口，可用于系统大数据信息的远程传送，也可用于机箱系统间的数据互联。

应用领域：

>>雷达，声纳等信号处理系统

>>户外数据通信系统、高密集度>>数据计算系统

>>户外视频与多媒体处理系统

产品特点：

>> 符合VITA46、VITA48、VITA65等VPX和OpenVPX规范

>> Profile: MOD6-SWH-20U19F-12.4.1-8

>> 20个千兆（GbE） Base-BX以太网接口

>> 19个SRIO 2.1 x4 Ports，最高支持5Gbps

>> 全管理2/3 层非阻塞以太网交换机，支持IPv6

>> 前出VGA和键鼠接口，可在线对SRIO进行配置

>> 工作温度：-40℃ ～ +85℃

VP68801

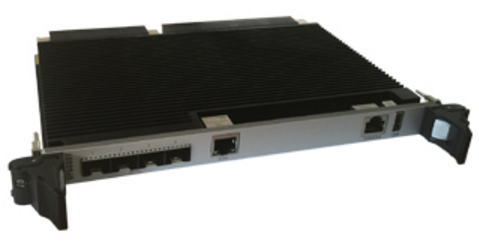

VP68801双交换（以太网+SRIO）模块符合VITA46.0，VITA65规范，主要适用于VPX机箱内部进行板卡之间高速数据交换和路由。该模块采用标准的6U的VPX结构设计。具有可靠的抗强振动设计、优良的散热性能和独特环境防护设计。

该模块集成了以太网和SRIO数据交换和路由功能，具有16个1000M Base-BX以太网接口作为机箱系统的控制平面，另外有20个x4 SRIO 2.1端口作为机箱背板的数据交换平面。满足机箱及外部数据传输，实现了综合集成化、组合化、易维护使用等特点，提高了设备的可靠性及适用性。

应用领域：

>> 雷达，声纳等信号处理系统

>> 户外数据通信系统、高密集度数据计算系统

>> 户外视频与多媒体处理系统

产品特点：

>> 符合VITA46.0、VITA48、VITA65等VPX和OpenVPX规范

>> Profile: SLT6-SWH-16U20F-10.4.2

>> 16个1000M Base-BX以太网接口

>> 20个SRIO 2.1 x4 Ports，最高支持6.25Gbps

>> 全管理2/3 层非阻塞以太网交换机，支持IPv6

>> 支持SNMP，命令行和web 管理界面

>> 工作温度：-40℃ ～ +85℃

VP68301

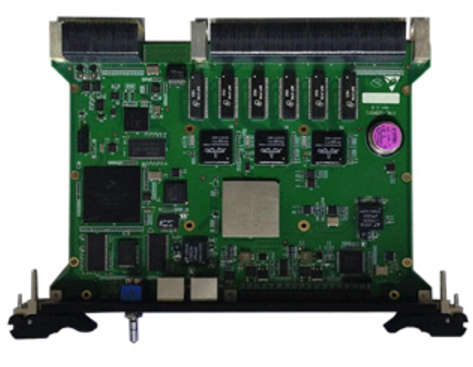

VP68301符合ANSI/VITA 46.0规范，主要适用于VPX 机箱内部进行板卡之间高速数据交换和路由。VP68301采用标准的6U的VPX结构，具有可靠的抗强振动设计、优良的散热性能和独特环境防护设计。VP68301集成了交换和路由功能，具有12个10/100/1000M自适应以太网接口、12个1000BASE-X电口和4个万兆电口，满足机箱及外部数据传输，实现了综合集成化、组合化、易维护使用等特点，提高了设备的可靠性及适用性。

应用场合：

工业控制，交通运输，航空航天，安全和防务

产品特点：

>> 标准6U VPX架构

>> 符合ANSI/VITA 46.0规范

>> 12个10/100/1000M自适应以太网接口

>> 12个1000BASE-X电口

>> 4个万兆电口

>> 支持WEB管理

VP39601

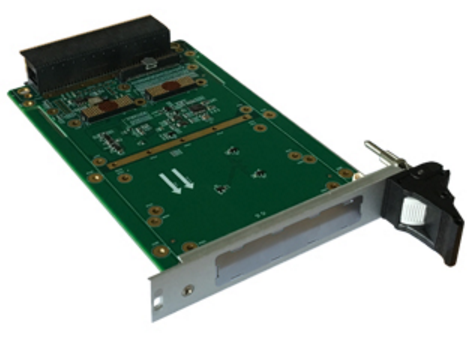

VP39601是一款3U VPX XMC载板，便于用户采用XMC夹层卡扩展VPX系统功能，例如：独立显卡、存储卡、万兆网卡等。

载板为VPX连接器和 XMC连接器（Jn5）间提供最大x8 PCIe 链路（可支持x1，x2，x4，x8），Jn5连接器信号定义符合VITA 42.3规范。

XMC后传信号可经由Jn6或Jn4连接器至VPX连接器，后传信号转接关系符合VITA 46.9规范中的P2w1-X24s+X8d+X12d或P2w1-P64s定义。

VP39601集成了1颗IPMC控制器，可提供温度、电压等参数的监测，并可以提供包括上下电、复位等管理。可为VP39601提供传统风冷版散热解决方案之外，还针对更加恶劣的应用环境提供加固导冷散热方式，以应对强冲击和振动，更能保障VP39601稳定工作于-40℃到+70℃之间。

应用场合：

工业控制，交通运输，航空航天，安全和防务

产品特点：

>> x8 PCI-Express 3.0

>> 提供导冷/风冷结构

>> 可选集成IPMC控制器

>> RIO定义可选X24s+X8d+X12d或P2w1-P64s

VP62108

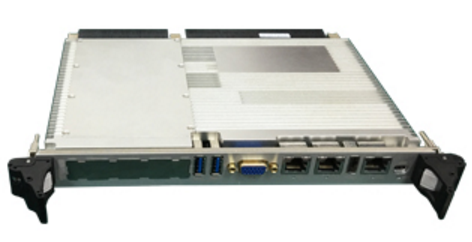

VP62108是一款6U VPX主控板，搭载英特尔第四代i3/i5/i7双核或四核嵌入式处理器，具有7年以上的生命周期。VP62108最高支持Intel®四核i7处理器4860EQ，强大的处理能力使其足以胜任高吞吐量的矢量运算和浮点运算。VP62108还支持Intel®睿频技术，CPU瞬间最高工作频率可达3.4GHz。如此，用户无需为了满足系统峰值计算能力需求而增加系统配置的复杂度和成本。

VP62108提供4路串行RapidIO（SRIO）x4链路用于VPX数据平面（Data Plane）通信，2路x8 PCIe链路用于VPX扩展平面（Expansion Plane）通信，4路千兆以太网链路用于VPX控制平面（Control Plane）通信。丰富的数据交互能力使得用户极易构建整机或系统级解决方案。

VP62108支持最大DDR3L 16GB ECC内存，数据传输可靠；板载SATA接口SSD最大容量为64GB SLC；再加上整板采用加固导冷设计和宽温工作能力（-40℃～70℃）使得用户无需担心恶劣环境下的工作稳定性问题，此特点使得VP62108特别适合关键任务领域。

VP62108板载Intel® Iris Pro 5200/HD4600集成显示控制器，支持多路显示输出，包括VGA、DVI、DP和HDMI。最大显示输出分辨率为3840x2160。针对特定用户对高端嵌入式显示处理能力的要求，VP62108还可以搭载LinkedHope®高性能独立显示控制器XM61000或者XM61001（支持GPGPU）。

VP62108其它接口还有：4路串口, 7路USB, 3路SATA等。

适用领域：

通信，情报分析与指挥控制，雷达/声纳，医疗影像和音视频监控

产品特点：

>> 基于第四代Intel® Core™ 处理器

>> Intel® QM87 PCH

>> 支持3路显示输出（ VGA，DP++，LVDS）

>> 符合OpenVPX MOD6-PAY-4F1Q2U2T-12.2.1-11标准

>> 快速定制

>> 风冷版本和加固导冷版本可选

VP62107

VP62107是一款6U VPX主控板，搭载英特尔至强D-15xx处理器，具有5-7年的生命周期。VP62107最高支持Intel®至强D-1577（16x 1.3GHz）处理器，强大的处理能力使其足以胜任高吞吐量的矢量运算和浮点运算。VP62107还支持Intel®睿频技术，CPU瞬间最高工作频率可达2.7GHz。如此一来，用户无需为了满足系统峰值计算能力需求而增加系统配置的复杂度和成本。

VP62107提供四路串行RapidIO(SRIO)x4链路用以VPX数据平面(Data Plane)通信，两路x8 PCIe链路用以VPX扩展平面(Expansion Plane)通信，4路千兆以太网链路用以VPX控制平面(Control Plane)通信。丰富的数据交互能力使得用户极易构建整机或系统级解决方案。

VP62107支持最大DDR4 32GB ECC内存，数据传输可靠；板载SATA接口SSD最大容量为64GB SLC；再加上整板采用加固导冷设计和宽温工作能力(-40℃～70℃)使得用户无需担心恶劣环境下的工作稳定性问题，此特点使得VP62107特别适合关键任务领域。

针对特定用户对高端嵌入式显示处理能力的要求，VP62107还可以搭载LinkedHope®高性能独立显示控制器XM61000或者XM61001(支持GPGPU)。VP62107其它接口还有：4路串口, 4路USB 3.0/2.0, 4路SATA III等。

适用领域：

通信，情报分析与指挥控制，雷达/声纳，医疗影像和音视频监控

产品特点：

>> 最高支持Intel® Xeon® D-1577 16核处理器

>> 支持最大DDR4 32GB ECC内存

>> 数据层面采用4 x4 PCIe和4 x4 SRIO

>> 符合OpenVPX MOD6-PAY-4F1Q2U2T-12.2.1-11标准

>> 快速定制

>> 风冷版本和加固导冷版本可选

VP65001

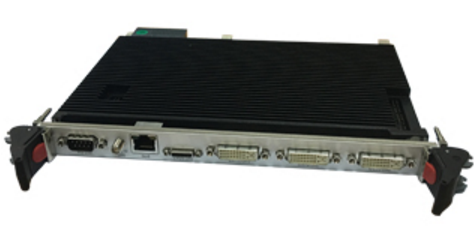

VP65001是一款6U VPX视频叠加和视频增强外设处理板。VP65001兼容标准VITA46.0，VITA65 VPX规范。板卡采用FPGA+DSP 组合方式实现不同格式视频信号之间的叠加和增强，可实现4路1080P视频输入的多种模式的采集、切换、叠加和缩放，同时还可以对输出视频做视频增强处理。
VP65001同时支持4路视频输入（2路DVI-D，1路LVDS，1路PAL），最后通过DVI-D接口把处理后的视频画面在外部显示终端上显示出来。视频输出也可以通过后出的SRIO串行接口传送到系统中其他的板卡上。
VP65001可以通过板卡串口实现视频叠加模式的切换。比如单通道视频显示、画中画、画面均分等。另外VP65001可以通过板卡上的DSP对视频做增强处理，比如画面去雾、高照度、对比度调整等算法处理。

适用领域：
轨道交通，工业自动化，机载显控设备，车载显控设备，船载显控设备

产品特点：

>> 兼容VITA46.0，VITA65规范
>> Profile: MOD6-PER-4F-12.3.1-6/8
>> 4路1080P视频输入，1路1080P视频输出
>> 支持串口配置

VP69601

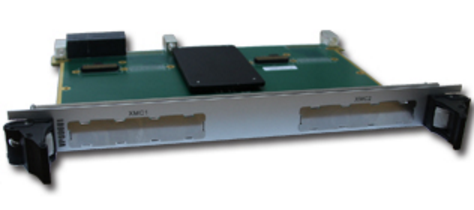

VP69601是一款PCIe转2x XMC扩展卡。板卡上联口为x8 PCIe 3.0总线接口，通过PCIe交换机扩展成2路x8 PCIe 3.0总线接口，连接到两块标准的XMC卡插座上。

板卡主要实现一个PCIe通道扩展成两个通道，最终接入到XMC接口卡。板卡PCIe交换芯片具有DMA功能，可实现外设卡之间的直接数据传输。

板卡可以插在一个VPX机箱系统里，实现一个外设卡的功能，同时它基于XMC的板卡形式，用户可以灵活扩展自己所需要的功能。支持常用的显卡、视频卡、高速数据采集卡等不同功能的板卡。可为VP69601提供传统风冷版散热解决方案之外，还针对更加恶劣的应用环境提供加固导冷散热方式，以应对强冲击和振动，更能保障VP69601稳定工作于-40℃到+70℃之间。

应用场合：

工业控制，交通运输，航空航天，安全和防务

产品特点：

>> PCI-Express 3.0交换

>> 支持双向最大带宽16GB/s

>> 可安装两块标准XMC卡

>> 交换芯片支持DMA传输

VP32003

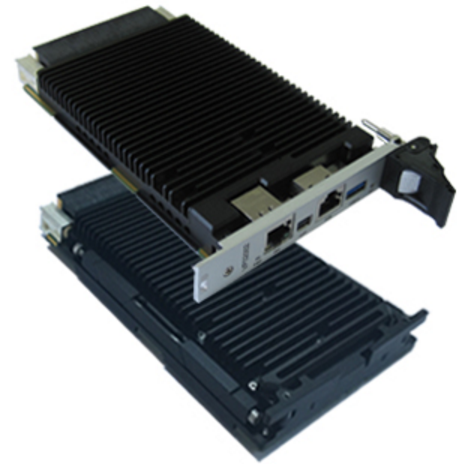

VP32003是一款高性能兼容PC架构的3U VPX 处理器板，支持第三代英特尔酷睿i系列处理器和英特尔QM77芯片组，支持多达16 GB的板载DDR3内存和最大32GB的DOM，以此确保VP32003可以稳定工作在强冲击振动环境中。VP32003板载一个XMC接口和丰富的I/O接口，包括2个SATA600通道，2个1000Base-BX/T，RS232/422/485接口和2个USB2.0接口。

主板数据平面采用SRIO 2.0总线，该接口支持多种灵活配置，可配置成2个x4，4个x2 和8个x1三种配置。这样的特性使其既适合用于分布式交换系统也可用于集中式交换系统。

为方便用户快速基于VP32003形成应用解决方案，为VP32003开发了完整的驱动包，支持Windows, VxWorks, Linux和QNX操作系统。除了为VP32003提供传统风冷版散热解决方案之外，还针对更加恶劣的应用环境提供加固导冷散热方式，以应对强冲击和振动，更能保障VP32003稳定工作于-40℃到70℃之间。

应用场合：

工业控制，交通运输，航空航天，安全和防务

产品特点：

>> 基于第三代Intel® Core™ i7/i5/i3/Celeron®处理器，最高支持4核/8线程

>> Intel® QM77 芯片组

>> SRIO 2.0数据平面，x1/x2/x4多种组合方式

>> 符合OpenVPX MOD3-PAY-2F2U-16.2.3-6 规范

>> 风冷版本和加固导冷版本可选

VP44202

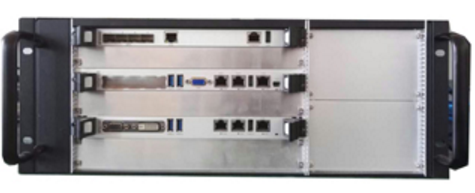

VP44202是为简化客户的方案论证和VPX产品选型而专门推出的一款4U 19英寸上架式VPX基础测试和验证平台，内含一块5槽VITA65背板，采用单星或全网拓扑架构。单星型配置有两块业务卡和一块交换卡；全网型配置有三块业务卡。VP44202的数据平面基于SRIO Rev2.1高速互联总线实现业务板卡之间高带宽应用数据的交换。业务卡槽位可以适配凌昊智能的主流6U VPX主控板，型号为：VP62105和VP62107，分别基于Intel 第三代i7处理器平台（Ivy Bridge）和Xeon D-15xx (Broadwell)处理器平台研制。交换槽位适配凌昊智能自主研发的SRIO+以太网双交换卡，支持20个x4 SRIO Rev2.1端口和20个1000Base-BX以太网接口。整机满配4块VP62107时，可满足最高64核/128线程的超强并行计算能力。

VP44202机箱适配460W ATX单电源，AC 90~264V输入。机箱采用12颗风扇左右散热方式，最大抽风量和吹风量为163.8CFM。

VP44202特别适合作为实时海量数据处理的原理样机和验证平台，可灵活实现各种验证需求。

应用领域：信号处理、视频处理、小型工业服务器

产品特点：

>>4U VPX验证平台

>>符合VITA46.0、VITA65、VITA48.1规范

>>6U 5槽OpenVPXTM背板

>>460W ATX 电源
