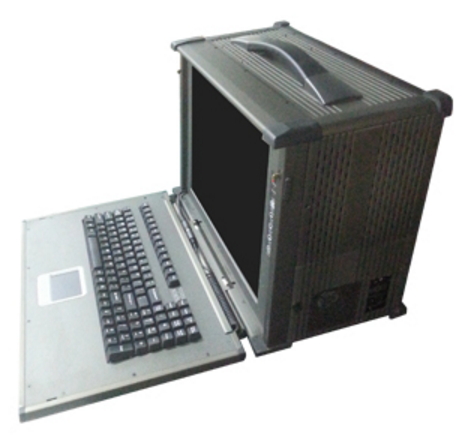

VP4P201

VP4P201是6U VPX便携式系统平台，整机设计符合VITA46.0规范。机箱采用风冷设计，具备良好的散热性能。机箱采用高强度全铝合金结构，表面硬质阳极氧化处理。
VP4P201采用了VPX模块化设计理念，整机易于维修维护，可大大降低用户后期使用成本。VP4P201内置一块6U 5槽单星拓扑背板，包含4个Payload槽位、1个交换槽位。槽间距5HP。交换板可完成4个Payload板卡之间数据平面和控制平面的数据交换。机箱内置一块460W ATX AC/DC电源。
VP4P201系统平台可广泛应用于测量测控领域，机箱作为一个标准组件，通过更换背板也可作为传统的CPCI/PXI机箱系统来应用。

适用领域：
测控，信号采集与数据处理 ，仪器仪表

产品特点：

>> VPX便携式机箱
>> 兼容VITA46.0，VITA65规范
>> 5槽Single-StarVPX背板

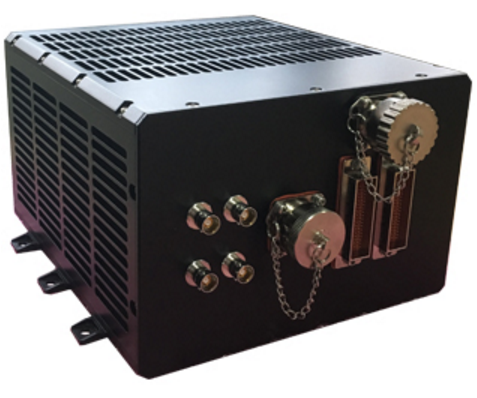

VP4S101

VP4S101是自主研发的3U导冷全加固VPX系统平台，整机设计符合VITA46.0，VITA48，VITA62，VITA65规范。机箱采用全加固导冷结构，具有良好的抗震性能及优越的散热性能，能够稳定运行在恶劣的冲击振动环境中。VP4S101采用了VPX模块化设计理念，整机易于维修维护，可大大降低用户后期使用成本。
VP4S101内置一块3U 7槽VPX背板，背板采用单星+菊花链拓扑，包含5个外设槽位、1个主控或交换槽位和1个电源槽位。电源槽位可适配标准VITA62电源，兼容AC/DC输入。背板拓扑和自定义信号互联网络可根据客户要求灵活定制。对外接口全部通过PCB叠层板形式实现，各部件之间的连接无任何线缆，极大地增强了连接的可靠性以及传输高速高频数据时的信号完整性。该平台将以太网、串口等常用调试接口通过航空插头从后部输出。
VP4S101系统平台基于SRIO总线互联技术，实现主控交换板与业务卡之间的大数据交换。每一块业务卡通过x4 SRIO总线与主控交换板相连。另外为了满足系统扩展互联需求，背板中5个槽位上自定义了24个单端/12对差分的菊花链互联。
VP4S101整机选用了高等级电磁屏蔽材料、高能耗比计算核心，整体全密闭，可工作于恶劣的温湿度及电磁环境中，为用户现场任务顺利执行提供了有力保障。
VP4S101系统平台是基于行业客户的特定需求开发的VPX整机系统平台，用户在此平台上形成机载计算机、火控计算机、星载计算机等多种整机方案。

适用领域：
测控，信号采集与处理，视频处理

产品特点：

>> 3U导冷全加固VPX机箱
>> 兼容VITA46.0， VITA48 ，VITA62， VITA65规范
>> 整机内部各部件之间均为无缆连接

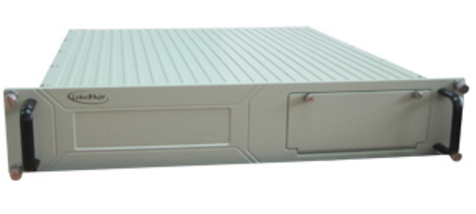

CP42101

CP42101是自主研发的2U全加固数据处理计算机，整机设计符合PICMG CompactPCI总线架构规范，全加固导冷结构，具有良好的抗震性能及优越的散热性能，能够稳定运行在恶劣的冲击振动环境中。CP42101采用了CompactPCI模块化设计理念，整机易于维修维护，可大大降低用户后期使用成本。
CP42101内置了第3代Intel嵌入式 Core™ i7处理器，性能强劲，支持最大16GB内存，内置最大1TB容量的固态存储单元，可满足大容量信息处理的计算要求与存储要求。另外，CP42101还预留了一个支持自毁和加密功能的外部存储接口，支持可抽取式外部数据存储单元，最大容量1TB，如此，用户可选择将敏感数据随需加载或移除来保护用户数据安全。除了将网络、USB、串口、VGA显示等常用接口通过航空插头从后部输出，CP42101还在机箱前部预留了可隐藏式用户调试接口，如此，用户进行应用程序调试时就不必频繁挪动与航空插头对接的粗重线缆。
CP42101整机选用了高等级电磁屏蔽材料、高能耗比计算核心，整体全密闭且进行了三防处理，可工作于恶劣的温湿度及电磁环境中，为用户现场任务顺利执行提供了有力保障。

适用领域：
轨道交通（车上），应急指挥车，战车，舰船，机载平台，大型机械

产品特点：

>> 采用第3代嵌入式i7处理器
>> 基于6U CompactPCI插卡规范，3槽横插
>> 模块化设计，维修维护方便

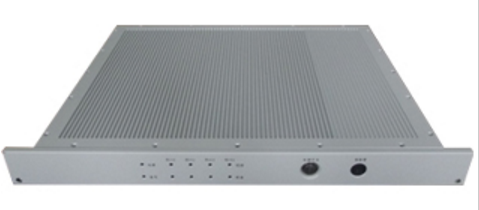

NS12001

NS12001采用模块化设计理念，选用低功耗、小尺寸、高集成度、高可靠性的COMe模块设计的1U网络防火墙计算机主机。根据客户需求可选用COMe高性能模块（四代i7 Haswell平台）或最新的低功耗COMe双核模块（Intel® Atom™ Bay Trail）等。整机采用无风扇设计，各个接口均采用必要的ESD防护措施，并可根据客户要求并在“三防”（防潮湿、霉菌、盐雾）、电磁兼容、信息保护等方面采取相应的措施，重要部件全部采用了合理的减震措施，对外接口采用航空连接器形式，合理的结构与系统设计确保了该产品能够安全可靠运行，适用于恶劣的工作环境。

产品特点：

>> 采用模块化设计理念
>> 宽度：19 inch ( 426mm )；高度：1U ( 43.6mm )；深度：360mm
>> 工作温度：0 to +60℃（-40℃ to +70℃宽温可选）

XHCR128T32A

1. One-time programmable (OTP) read-only memory designed to store configuration bitstreams of Xilinx FPGA devices

2. Simple interface to the FPGA

3. Cascadable for storing longer or multiple bitstreams

4. Programmable reset polarity (active High or active Low) for compatibility with different FPGA solutions

5. Low-power CMOS Floating Gate process

6. 3.3V supply voltage

7. Available in compact plastic packages: VQ44, PC44, PC20, VO8, and SO20

8. Programming support by leading programmer manufacturers.

9. Design support using the Xilinx Alliance and Foundation series software packages.

10. Guaranteed 20 year life data retention

11. Dual configuration modes for the XC17V16 and XC17V08 devices

    - Serial slow/fast configuration (up to 33 Mb/s)

    - Parallel (up to 264 Mb/s at 33 MHz)

12. 内置视频处理逻辑算法

XHCR64P32P30A

1. One-time programmable (OTP) read-only memory designed to store configuration bitstreams of Xilinx FPGA devices

2. Simple interface to the FPGA

3. Cascadable for storing longer or multiple bitstreams

4. Programmable reset polarity (active High or active Low) for compatibility with different FPGA solutions

5. Low-power CMOS Floating Gate process

6. 3.3V supply voltage

7. Available in compact plastic packages: VQ44, PC44, PC20, VO8, and SO20

8. Programming support by leading programmer manufacturers.

9. Design support using the Xilinx Alliance and Foundation series software packages.

10. Guaranteed 20 year life data retention

11. Dual configuration modes for the XC17V16 and XC17V08 devices

    - Serial slow/fast configuration (up to 33 Mb/s)

    - Parallel (up to 264 Mb/s at 33 MHz)

12. 内置视频转换处理算法

XHCF64PV32Q48

1. One-time programmable (OTP) read-only memory designed to store configuration bitstreams of Xilinx FPGA devices

2. Simple interface to the FPGA

3. Cascadable for storing longer or multiple bitstreams

4. Programmable reset polarity (active High or active Low) for compatibility with different FPGA solutions

5. Low-power CMOS Floating Gate process

6. 3.3V supply voltage

7. Available in compact plastic packages: VQ44, PC44, PC20, VO8, and SO20

8. Programming support by leading programmer manufacturers.

9. Design support using the Xilinx Alliance and Foundation series software packages.

10. Guaranteed 20 year life data retention

11. Serial slow/fast configuration (up to 33 Mb/s)

12  Parallel (up to 264 Mb/s at 33 MHz)

13. 内部包含对外部FPGA的配置逻辑

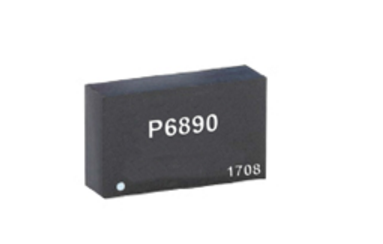

P6890

四输出降压型微型模块 (μModule) 转换芯片 P6890，可配置为单电压输出 (16A)、双电压输出 (12A、4A 或 8A、8A)、三电压输出 (8A、4A、4A) 或四电压输出 (每输出 4A)。P6890稳压转换芯片包括 DC/DC 控制器、电源开关、电感器和补偿组件，采用 9mm x 15mm x 5.01mm BGA 封装。仅需 8 个外部陶瓷电容器 (1206 或更小的外壳尺寸) 和 4 个反馈电阻就能独立调节 4 个通道介于 0.6V 至 5.5V 的电压输出。输入端的四个通道可以采用相同的一路电源供电，或用四路不同电源供电。4 个通道以 90°的相位差工作，内在 1MHz开关频率或同步至一个 700kHz 至 1.3MHz 的外部时钟时，能够满足极小的纹波输出要求。P6890经过严格环境测试，可以满足工业级和军品级器件使用要求。P6890 非常适用于通信、数据存储、工业、军工、交通运输和医疗系统中的应用。 产品的灵活性使系统设计师能够依靠一个简单和紧凑的微型模块稳压器满足 FPGA、 ASIC 和微处理器以及其他电路板电路的多种电压和负载电流要求。

产品特点：

>> 每路输出可提供 4A 电流的四通道输出降压型 μModule® 稳压器

>> 宽输入电压范围： 4V 至 14V 2.375V 至 14V (采用外部偏置)

>> 0.6V 至 5.5V 输出电压

>> 每个通道可提供 4A DC、5A 峰值输出电流

>> 高达 5.5W 功率耗散 (TA = 60ºC，200 LFM，无散热器)

>>  ±1.5% 的总输出电压调节

>> 电流模式控制、快速瞬态响应

>> 可通过并联提供较高的输出电流

>> 输出电压跟踪功能

>> 外部频率同步、 过压、过流和过热保护

>> 9mm x 15mm x 5.01mm BGA 封装

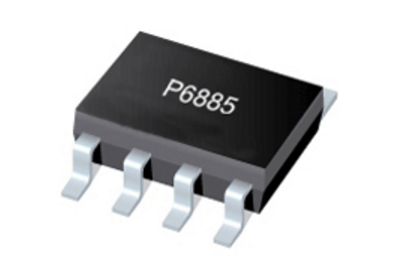

P6885

The P6885 device is a 28-V, 3-A non-synchronous buck converter that integrates a low RDS(on) high-side MOSFET. To increase efficiency at light loads, a pulse skipping Eco-mode feature is automatically activated. Furthermore, the 1-μA shutdown supply-current allows the device to be used in battery-powered applications. Current mode control with internal slope compensation simplifies the external compensation calculations and reduces component count while allowing the use of ceramic output capacitors. A resistor divider programs the hysteresis of the input under voltage lockout. An overvoltage transient protection circuit limits voltage overshoots during startup and transient conditions. A cycle-by-cycle current-limit scheme, frequency fold back and thermal shutdown protect the device and the load in the event of an overload condition. The P6885 device is available in an 8-pin SOIC package and 8-pin SO Power PAD package that have been internally optimized to improve thermal performance.

产品特点：

1. 3.5 to 28-V Input Voltage Range

2. Adjustable Output Voltage Down to 0.8 V

3. Integrated 80-mΩ High-Side MOSFET Supports up to 3-A Continuous Output Current

4. High Efficiency at Light Loads With a Pulse Skipping Eco-mode™

5. Fixed 570 kHz Switching Frequency

6. Typical 1-μA Shutdown Quiescent Current

7. Adjustable Slow-Start Limits Inrush Currents

8. Programmable UVLO Threshold

9. Overvoltage Transient Protection

10. Cycle-by-Cycle Current Limit, Frequency Fold Back, and Thermal Shutdown Protection

11. SOIC8 Package or Thermally Enhanced SOIC8 Power PAD™ Package

LC16VQ46i

1. One-time programmable (OTP) read-only memory designed to store configuration bitstreams of Xilinx FPGA devices

2. Simple interface to the FPGA

3. Cascadable for storing longer or multiple bitstreams

4. Programmable reset polarity (active High or active Low) for compatibility with different FPGA solutions

5. Low-power CMOS Floating Gate process

6. 3.3V supply voltage

7. Available in compact plastic packages: VQ44, PC44, PC20, VO8, and SO20

8. Programming support by leading programmer manufacturers.

9. Design support using the Xilinx Alliance and Foundation series software packages.

10. Guaranteed 20 year life data retention

11. Serial slow/fast configuration (up to 33 Mb/s)

12  Parallel (up to 264 Mb/s at 33 MHz)

13. 内部包含对外部FPGA Flash接口部分配置逻辑
