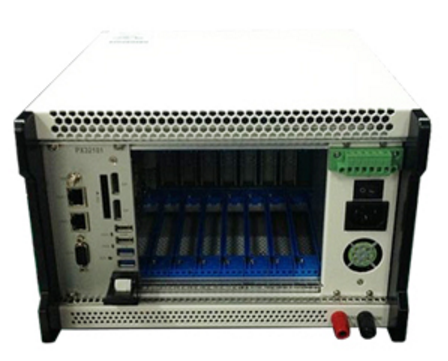

PX4P203

PX4P203是 4U PXI/CPCI便携式系统平台，整机设计符合 PXI Rev2.2， PICMG 2.0 规范。机箱采用风冷设计，具备良好的散热性能。PX4P203 采用 了 PXI/CPCI 模块化设计理念，整机易于维修维护，可大大降低用户后期使用成本。PX4P203内置一块 3U 8槽 PXIe/PXI混合背板，包含1个主控槽位、7个 PXI/CPCI 外设槽位，零槽主控器可通过CPCI/PXI 总线与外设进行通信。机箱内置一块 300W ATX AC/DC 电源。PX4P203系统平台主控术，实现主控与外设卡之间的数据传输。该平台机箱最多可插入 7 块槽位支持插入一块标准 PXI-Express 零槽控制器（宽度最大 12HP）。背板采用了PXIe/PXI/CPCI 总线混合互联技外设卡，最大限度满足用户对于业务扩展的需求。背板集成了 PXI 时钟总线和触发总线，适用于测控领域时钟同步和触发等应用。PX4P203 系统平台可广泛应用于测量测控领域，机箱作为一个标准组件，通过更换背板也可作为传统的 CPCI机箱系统来应用。

适用领域：

测控，信号采集与数据处理

产品特点：

>> 可作便携式、桌面式或上架式机箱使用

>> 支持3U插卡，兼容 PXI Rev2.2，PICMG 2.0 规范

>> 支持 PXIe 零槽控制器

>> 支持7个PXI外设卡

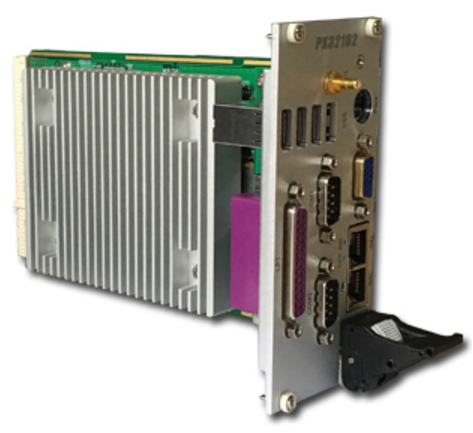

PX32102

PX32102是基于Intel® Atom™处理器开发的一款3U超低功耗PXI控制器。PX32102采用Intel®超低功耗CPU，整板典型功耗为10W，最大不超过15W，配合高效的散热设计大大提高产品运行可靠性和稳定性，可以作为各种测试和测量应用的主控单元。

PX32102提供了丰富的接口：4个USB2.0用于连接外设；UART用于连接或控制设备，支持RS232/422/485模式动态配置；LPT并口用于连接打印机等设备；双1000Base-T以太网，一个端口用于局域网连接，另一个可用于控制下一代LXI仪器。

PX32102支持PCI 32bit 33/66MHz总线链路，支持最大7个外设槽位。在系统中安装一块多槽背板，可以适配各种标准PXI/CPCI外设卡，比如定时同步模块、动态信号分析模块、数字万用表模块、矢量信号收发模块等等。

在多任务环境中，PX32102处理器可以同时执行多个独立的任务。CPU和内存芯片焊接在PCB上增加冲击和振动环境中的可靠性，结合各种仪器控制接口和可靠的机械和电子设计，PX32102能最大限度满足您对于PXI平台混合测试系统的应用要求。

适用领域：

测控，信号采集与数据处理

产品特点：

>> 基于Intel® Atom™ D2000 & N2000系列处理器，支持2核/4线程

>> 2GB DDR3表贴内存

>> PCI 32bit 33/66MHz

>> 整板最大15W超低功耗

>> 符合PXI Rev 2.2规范

>> 支持宽温工作

PX4P202

PX4P202是3U PXI/PXIe/CPCI便携式系统平台，整机设计符合PXI Rev2.2，PXIe Rev1.0, PCIMG 2.0规范。机箱采用风冷设计，具备良好的散热性能。PX4P202采用了PXIe/CPCI模块化设计理念，整机易于维修维护，可大大降低用户后期使用成本。
PX4P202内置一块3U PXI/PXIe混合背板，包含1个主控槽位、1个PXIe时钟槽位（也可作为PXIe外设槽），4个PXI/CPCI槽位，2个CPCI/PXI/PXIe混合槽位。零槽主控器可通过CPCI/PXI和PCIe总线与外设进行通信。机箱内置一块400W ATX AC/DC电源。
PX4P202系统平台主控槽位支持插入一块标准PXI-Express零槽控制器（宽度最大16HP）。背板采用了PXIe/PXI/CPCI总线混合互联技术，实现主控与外设卡之间的灵活数据传输。该平台机箱最多可插入7块外设卡，最大限度满足用户对于业务扩展的需求。背板集成了PXIe时钟总线和触发总线，适用于测控领域时钟同步和触发等应用。
PX4P202系统平台可广泛应用于测量测控领域，机箱作为一个标准组件，通过更换背板也可作为传统的CPCI机箱系统来应用。

适用领域：
测控，信号采集与数据处理

产品特点：

>> PXI/PXIe/CPCI便携机箱
>> 兼容PXI Rev2.2，PXIe Rev1.0，PCIMG 2.0规范
>> 支持PXIe零槽控制器

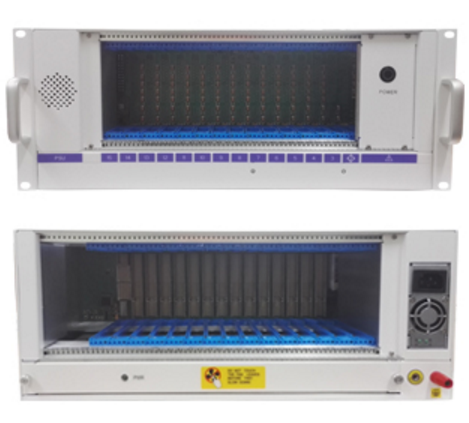

PX44201

PX44201是3U PXI/CPCI系统平台，整机设计符合PXI Rev2.2， PCIMG 2.0规范。机箱采用风冷设计，具备良好的散热性能。PX44201采用了PXI/CPCI模块化设计理念，整机易于维修维护，可大大降低用户后期使用成本。
PX44201内置一块3U 15槽PXI背板，包含1个主控槽位、14个PXI/CPCI外设槽位，零槽主控器可通过CPCI/PXI总线与外设进行通信。机箱内置一块496W ATX AC/DC电源。
PX44201系统平台主控槽位支持插入一块标准PXI-Express零槽控制器（宽度最大12HP）。背板采用了PXIe/PXI/CPCI总线混合互联技术，实现主控与外设卡之间的灵活数据传输。该平台机箱最多可插入14块外设卡，最大限度满足用户对于业务扩展的需求。背板集成了PXI时钟总线和触发总线，适用于测控领域时钟同步和触发等应用。
PX44201系统平台可广泛应用于测量测控领域，机箱作为一个标准组件，通过更换背板也可作为传统的CPCI机箱系统来应用。

适用领域：
测控，信号采集与数据处理

产品特点：

>> 4U，84HP上架机箱
>> 兼容PXI Rev2.2，PCIMG 2.0规范
>> 支持PXIe零槽控制器

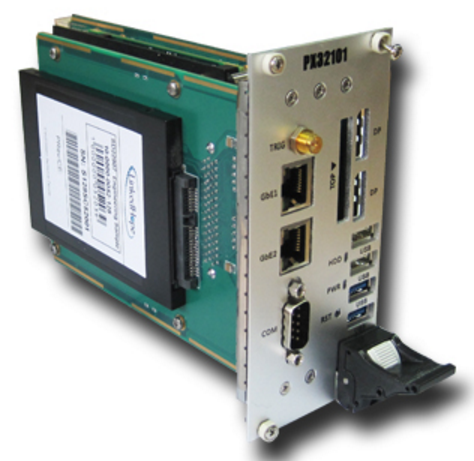

PX32101

PX32101嵌入式PXIe控制器是基于Intel® 第4代酷睿i7/i5/i3/Celeron处理器开发的一款3U PXI-Express控制器。PX32101采用intel超低功耗CPU，整板TDP 15W，配合超轻量化设计，大大提高产品可靠性。产品专门针对混合PXIe-based系统中多环境测试和测量应用提供综合可靠的环境支持。
混合PXIe-based系统通常需要在PXI测试平台上胜任多样化的独立的复杂测试任务。PX32101提供了丰富的接口：4个USB2.0/3.0用于连接外设；UART用于连接或控制设备；双1000Base-T以太网，一个端口用于局域网连接，另一个用于控制下一代LXI仪器。
PX32101可以支持4个x4或2个x8的PCIe链路，最大的系统吞吐量高达16GB/s。前面板上的ExpressCard 34扩展槽支持用户灵活扩展系统功能模块。在系统中安装一块混合型的多槽背板，可以适配各种标准PXI-E外设卡、PXI/CPCI外设卡。
在多任务环境中，PX32101处理器可以同时执行多个独立的任务。CPU和内存芯片焊接PCB上增加冲击和振动环境中的可靠性。结合各种仪器控制接口和可靠的机械和电子设计，PX32101能最大限度满足您对于混合PXIe-based测试系统的应用要求。

产品特点：

>> 基于22nm Intel® 4th Gen Core™ i7/i5/ i3处理器，支持2核/4线程
>> 1x DDR3L SODIMM, 4GB DDR3L表贴内存
>> 4 PXI-E Link Configuration with x4 Lanes
>> 15W超低功耗，550g超轻量化设计
>> 符合PXI-Express Rev 1.0规范

>> 宽温工作

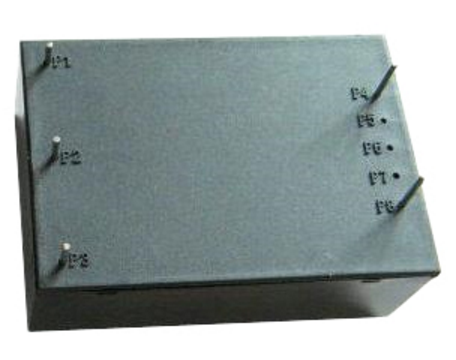

PU21

PU21系列DC/DC模块电源,采用高频开关技术,实现了高效率、高密度、高可靠性与超薄、小型化设计相结合。每款 DC/DC模块电源内部均集成有输入过欠压、过流保护电路、隔离电压变换 电路、输出整流、滤波电路及输出短路、过负荷保护电路。
高密度小型化尺寸使DC/DC模块电源实现了电路板直接安装,无须外加散热器,而其体积小、重量轻、使用更方便,可大幅度减小设计时间及费用。宽输入电压范围使本模块电源的适应性极强, 高输出电压稳定度、良好的动态响应,将为您的系统设计提供更高的可靠性和更优良的性能,严格的 出厂测试考核成为本产品的质量的有力保证。
DC/DC模块电源,在产品设计、制造检验过程中严格执行了《Q/HD BLH003-2000 DC/DC模块电源通用技术条件》产品标准。

产品特点：

>> 高频开关技术快速动态响应
>> 过流欠压保护,安全可靠
>> 宽电压输入,适应性更强
>> 输入输出隔离
>> 六面金属密闭,气密性好
>> 常温宽温范围可选

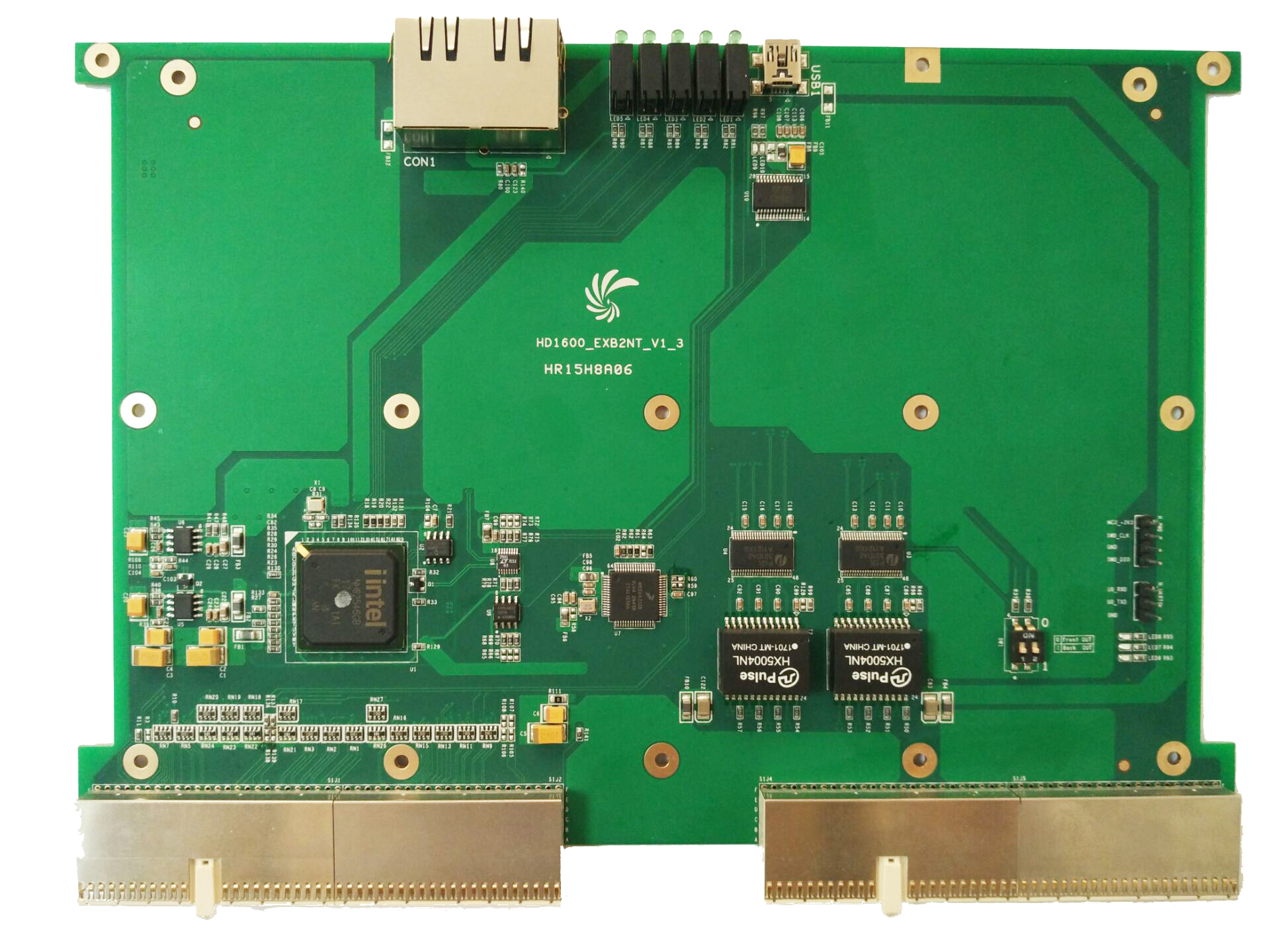

HDC-2NT

HDC-2NT是禾达芯微自主研发的基于CPCI总线的国产6U加固型抗恶劣环境双冗余网卡，符合CompactPCI规范。

HDC-2NT使用Intel 82546双口千兆网络芯片，保证稳定性与低功耗。

HDC-2NT针对恶劣的应用环境提供加固导冷散热方式。此外，禾达芯微为HDC-2NT提供了丰富的软件驱动（BSP）支持，包括VxWorks、Linux、Windows等，可减少系统集成的工作负荷和终端产品的开发工作量，并大大缩短产品上市时间。

HDC-2NT内部嵌入MCU，板载电压温度传感器，可实时监控整板运行环境状态，并通过IIC管理总线以及串口将数据发送给用户。

HDC-2NT的设计和生产采用全面生产周期管理，可长期供货，为特殊行业产品的可持续供货能力、长期维护和保证能力提供最大程度的支持。

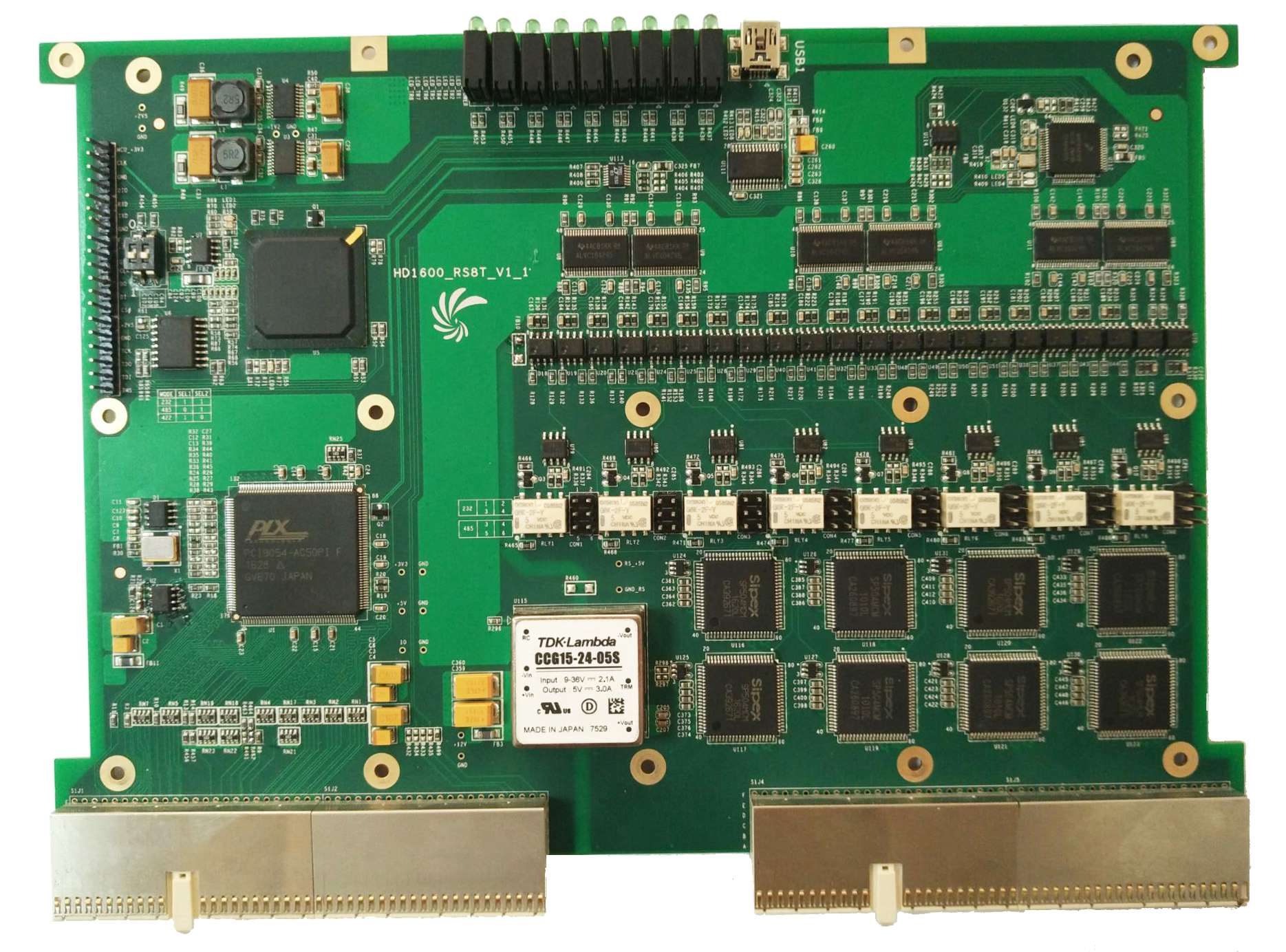

HDC-8COM

HDC-8COM是禾达芯微自主研发的基于CPCI总线的国产6U加固型抗恶劣环境8串口卡，符合CompactPCI规范。

HDC-8COM提供8路独立异步9线RS232总线，可分别单独使用，每路RS232可通过软件设置切换为RS485或者RS422，也可通过板载拨码开关同时切换为RS485或RS422。

HDC-8COM使用9054+FPGA经典架构设计，最大程度的保证工作稳定。

HDC-8COM针对恶劣的应用环境提供加固导冷散热方式。此外，禾达芯微为HDC-8COM提供了丰富的软件驱动（BSP）支持，包括VxWorks、Linux、Windows等，可减少系统集成的工作负荷和终端产品的开发工作量，并大大缩短产品上市时间。

HDC-8COM内部嵌入MCU，板载电压温度传感器，可实时监控整板运行环境状态，并通过IIC管理总线以及串口将数据发送给用户。

HDC-8COM的设计和生产采用全面生产周期管理，可长期供货，为特殊行业产品的可持续供货能力、长期维护和保证能力提供最大程度的支持。

HDC-INT

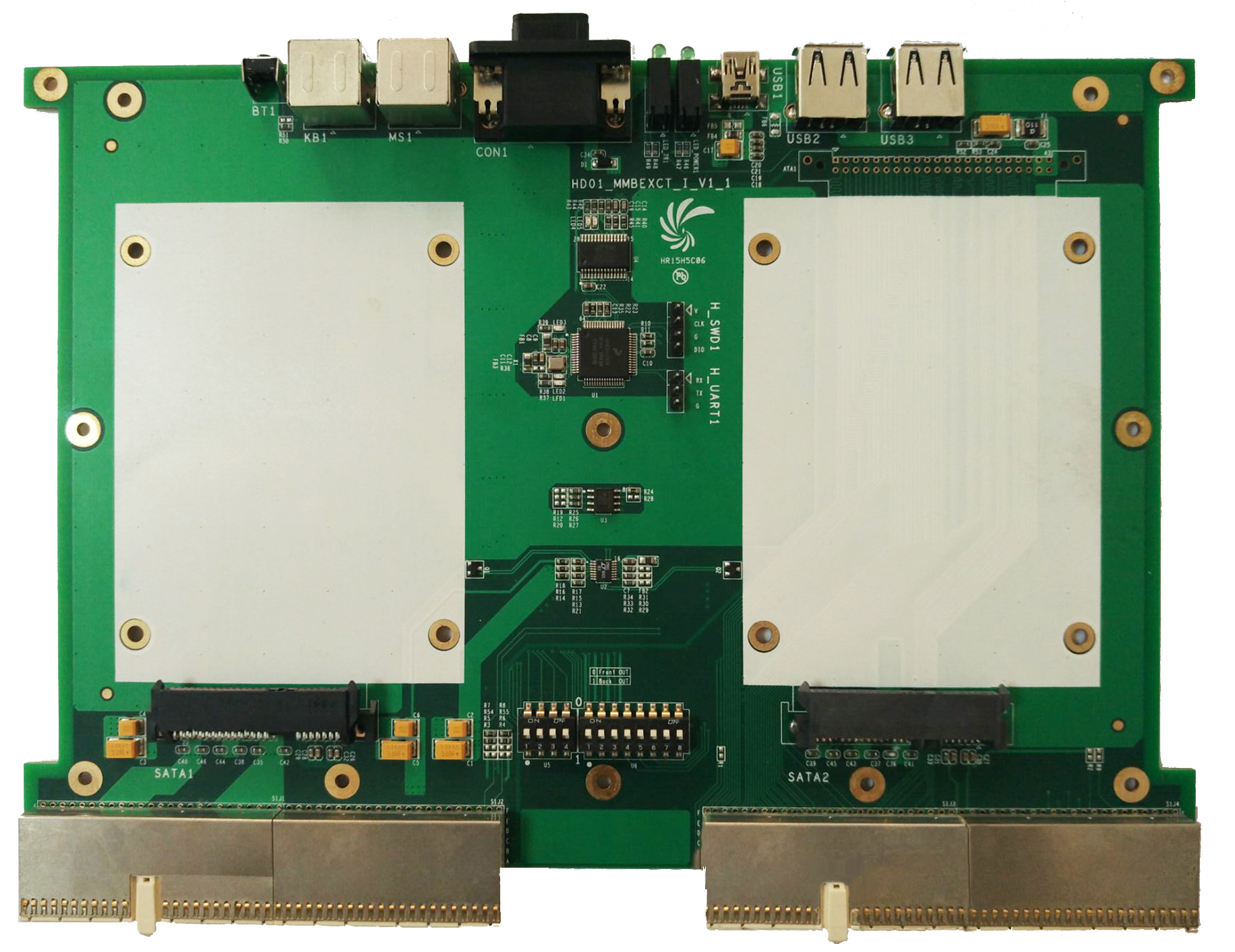

HDC-INT是禾达芯微自主研发的基于CPCI总线的国产6U加固型抗恶劣环境接口板，符合CompactPCI规范。

HDC-INT对外提供1路VGA、2路PS2、2路USB、双SATA或1路SATA+1路IDE接口。

HDC-INT针对恶劣的应用环境提供加固导冷散热方式。

HDC-INT内部嵌入MCU，板载电压温度传感器，可实时监控整板运行环境状态，并通过IIC管理总线以及串口将数据发送给用户。

HDC-INT的设计和生产采用全面生产周期管理，可长期供货，为特殊行业产品的可持续供货能力、长期维护和保证能力提供最大程度的支持。

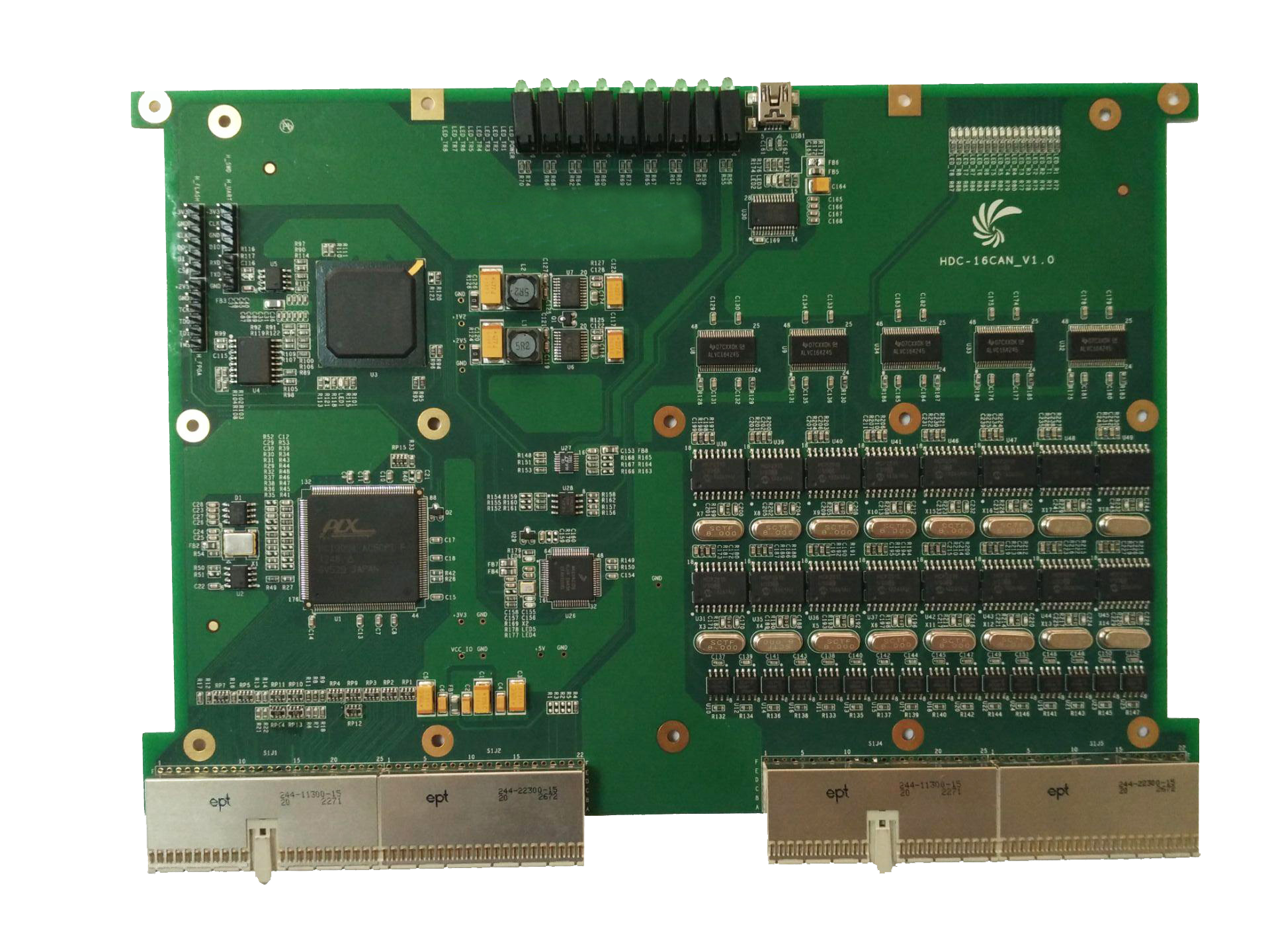

HDC-16CAN

HDC-16CAN是禾达芯微自主研发的基于CPCI总线的国产6U加固型抗恶劣环境16路CAN卡，符合CompactPCI规范。

HDC-16CAN提供16路独立CAN总线，可分别单独使用，极大的丰富外部接口。

HDC-16CAN使用9054+FPGA经典架构设计，最大程度的保证工作稳定。

HDC-16CAN针对恶劣的应用环境提供加固导冷散热方式。此外，禾达芯微为HDC-16CAN提供了丰富的软件驱动（BSP）支持，包括VxWorks、Linux、Windows等，可减少系统集成的工作负荷和终端产品的开发工作量，并大大缩短产品上市时间。

HDC-16CAN内部嵌入MCU，板载电压温度传感器，可实时监控整板运行环境状态，并通过IIC管理总线以及串口将数据发送给用户。

HDC-16CAN的设计和生产采用全面生产周期管理，可长期供货，为特殊行业产品的可持续供货能力、长期维护和保证能力提供最大程度的支持。
